小型直角转向器产品特点:

1.螺旋伞齿轮换向器，标准化，多品种，速比全部为实际传动比。

2.有单轴、双横轴、单纵轴、双纵轴可选。

3.螺旋伞齿轮可以正反运转，低速或高速传动平稳，而且噪声低，振动小，承受力大。

4.当速比不为1：1时，横轴输入、纵轴输出为减速，纵轴输入、横轴输出为增速。

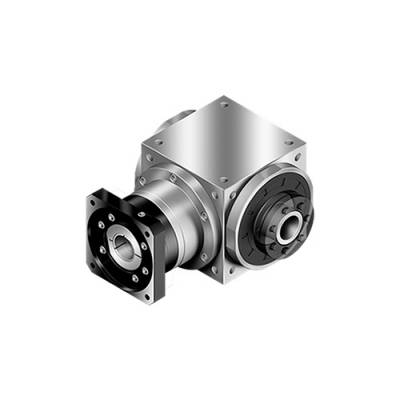

精密行星换向器

采用高强度合金钢材，有笼式行星臂架，刚性高，精度佳，抗震性强，法兰可定制、噪音小，输入转速可达4500RPM。

1：回程间隙10~18弧分。

2：高效率：单段式96%，双段式、三段式94%。

3：适用直流/交流伺服马达，步进马达，液压马达等。

4：可与松下，台达，安川，富士，三菱，三洋，西门子，施耐德，发那科，科比，科尔摩根，AMK，帕克等品牌配套使用。

齿轮转向箱的结构、特性与反应：

机壳：高刚性FC-25铸铁铸造；

齿轮：齿轮采用优质高纯净度合金刚20CrMnTiH渗碳淬火，及研磨而成；

主轴：轴类采用合金刚调质、高悬重负荷能力；

轴承：配备重负荷能力的滚锥轴承；

油封：双封唇片的油封、兼具防尘及防漏油的能力；

润滑：适当的润滑油使用，可以发挥转向机的效率，并提高其运转的寿命。

a. 初期使用二周或100-200小时，为初摩耗期，这之间可能有少许金属摩耗粉粒，请务必清洁内部，并换新润滑油。

b.长期使用时，每半年-一年或1000-2000小时更换一次润滑油。

润滑油种类：本产品润滑油采用中国石油***齿轮油90-120度，低转速、轻负荷条件，建议采用***齿轮油90度，重负荷、高温的条件，建议采用***齿轮油120度。

小型直角转向器

选用步骤：

选择转向器的类型

a确定原动机类型，额定输入功率，输入转速

b确定负载类型，其功率和转速

c确定所需的传动比

原动机和工作机的工况

a确定原动机和确定转向器的载荷类型

b确定平均每日工作小时数

c每小时启动次数及小时负载率

d确定转向器安全系数

转向器的选用

转向器使用环境

a环境温度

b安装空间、灰尘、湿度及周围温度（辐射热）对转向器的影响

原动机和转向器的连接方式

a原动机与转向器的连接方式（用柔性联轴器连接、三角带或扁平皮带连接）

b输入轴的径向力

转向器输出部分连接

a通过柔性联轴器连接或浮动的齿式联轴器连接

b附加在输出轴上的径向力
